Practica #21 "Realizar, analizar y verificar una expresion booleana" [Cuaderno,LiveWire,Protoboard]

Equipo: Computadora/Laptop, Hojas Tecnicas, Compuertas AND/OR/XOR/NOT, LiveWire, Expresiones Booleanas de cada compuerta, Protoboard, Alambre/CableTelefonico.

Procedimiento:
Como primer paso anotaremos la expresion booleana en nuestro cuaderno, en esta ocasion trabajaremos con la siguiente: Y=(A exor B) AND (A Negada or B).



Muy bien, ahora conociendo la expresion booleana, dispondremos de realizar el circuito en el cuaderno antes de pasar al software para verificar por medio de la tabla de verdad de cada compuerta para verificar que salida tendra dicho este circuito.

Aqui tenemos la representacion del circuito de esta expresion



Despues de esto, pasaremos al software de livewire para comprobar con ayuda de la tabla de verdad si este marca una salida verdadera cuando la entrada B esta en verdadero

De acuerdo, ahora pasaremos al software para verificar esta tabla de verdad en el circuito.

Como ya sabemos, tenemos que tener bastante cuidado al momento de conectarlo, porque si lo hacemos mal obviamente el circuito no funcionara.

Esto es mas claro que el agua, asi que no tengo que explicar tanto como conectarlo.



Excelente, lo hemos comprobado.

Ahora.... supongo que lo tenemos que realizar en el digital, asi que acomodaremos cada compuerta en la categoria de "Circuitos". Por esta ocasion usaremos 4 compuertas.

                                      Aqui ya esta conectado de manera que el LED sea verdadero.

Ahora la parte mas sencilla es conectarlo al protoboard, solamente haremos lo mismo que en el digital, puenteando las primeras dos entradas de la xor hacia la not y de la not hacia la or.

Ya solo es cuestion de conectar las salidas a la compuerta AND y ya debemos de tener el protoboard listo para ser revisado.

EVIDENCIA:

Pratica #20 "Simulador de circuitos digitales [Compuertas]"

Equipo: Compuertas AND/NAND/NOT/OR/NOR/EXOR, Hoja tecnica, diagramas & Software digital.

Procedimiento:
Abriremos el software digital, podremos notar que es basicamente parecido a un protoboard.



Despues, debemos identificar las compuertas en el menu del programa en la parte de arriba. En la pestaña "Circuitos" y despues "Compuertas basicas".

Ahora, comenzaremos a armar el circuito de las compuertas. Por ejemplo la And.
La compuerta AND funciona de esta manera. aqui se muestra el diagrama.



ahora con el diagrama ya estudiado, pasaremos al software a armar el circuito.

1.- Acomodaremos la compuerta en la parte central del "protoboard"



2.- Uniremos cada polo de la fuente a la compuerta. Negativo y Positivo donde corresponde.

De esta manera



3.- Ahora solo es cuestion de conectar las terminales de entrada a los swicht's y la terminal de salida a un LED. Como estamos usando la compuerta AND, el led encendera si sus dos entradas son verdaderas.



Excelente, hemos comprobado la compuerta AND

Ahora dispondremos de realizar el circuito de las compuertas restantes, verificando sus diagramas con ayuda de la hoja tecnica y comprobando si funcionan con su respectivas ordenes de entradas y salidas con ayuda de la tabla de verdad.

EVIDENCIAS:



Practica #19 "Comprobando compuertas logicas"

Equipo: Compuertas AND/NAND/NOT/OR/NOR/EXOR, LiveWire, Hojas Tecnicas de cada compuerta, diagrama, fuente de energia, LED y una resistencia 220Ω.

Procedimiento:
Comenzando a identificar las compuertas en el software, buscaremos cada una con su respectivo simbolo en la galeria de livewire de manera sencilla.

A continuación procederemos (con ayuda del diagrama) a realizar cada circuito en la hoja del software, conectando dos interruptores, una fuente de poder de 9v, una resistencia de 220Ω, y un LED.

Ahora, procederemos en el programa para correr el circuito conectando todo correctamente.
Como a continuacion se representa la compuerta AND



Después, con ayuda de la tabla de verdad. Verificaremos con ayuda de los interruptores, el funcionamiento de cada compuerta para que dependiendo de como este el interruptor; encienda el led.



Muy bien, encendio el led como debe de marcarse en la compuerta AND.

Teniendo los dos interruptores en verdadero.

Ahora es solo cuestion de seguir con las siguientes compuertas, haciendo el circuito, corriendo el programa y verificar cada tabla de verdad como se marca para verificar si enciende el LED

Aqui estarian las tablas de cada compuerta.



EVIDENCIA:

PARCIAL 3

Electronica Digital

La electrónica digital es una parte de la electrónica que se encarga de sistemas electrónicos en los cuales la información está codificada en dos únicos estados. A dichos estados se les puede llamar "verdadero" o "falso", o más comúnmente 1 y 0, refiriéndose a que en un circuito electrónico digital hay dos niveles de tensión.

Electrónicamente se les asigna a cada uno un voltaje o rango de voltaje determinado, a los que se les denomina niveles lógicos, típicos en toda señal digital. Por lo regular los valores de voltaje en circuitos electrónicos pueden varia entre 1.5, 3, 5, 9 y 18 voltios dependiendo de la aplicación, así por ejemplo, en una radio de transistores convencional las tensiones de voltaje son por lo regular de 5 y 12 voltios al igual que en los discos duros IDE de computadora.

Se diferencia de la electrónica analógica en que, para la electrónica digital un valor de voltaje codifica uno de estos dos estados, mientras que para la electrónica analógica hay una infinidad de estados de información que codificar según el valor del voltaje.

Esta particularidad permite que, usando Álgebra Booleana (lógica binaria) y el sistema de numeración binario, se puedan realizar complejas operaciones lógicas o aritméticas (cálculos) sobre las señales de entrada, muy costosas de hacer empleando métodos analógicos.

La electrónica digital ha alcanzado una gran importancia debido a que es utilizada para realizar autómatas y por ser la piedra angular de los sistemas microprogramados como son los ordenadores o computadoras.

Los sistemas digitales pueden clasificarse del siguiente modo:

• Sistemas cableados

·         Combinacionales

·         Secuenciales

·         Memorias

·         Convertidores

• Sistemas programados

·         Microprocesadores

·         Microcontroladores

Practica 18 "Simulacion fuente de tension regulada"

Integrantes: Jose eduardo lopes reyes, Angel Fraga Villa, Juan Alfonso Salinas Sanchez.

Equipo: LiveWire, Computadora, Diagrama de la fuente.

Procedimiento: Con ayuda del diagrama que venia en el Kit de la fuente, nos basaremos para realizar esta simulación en el software de la computadora.
Primero que nada deberemos identificar que tantos componentes dispone esta fuente para armarla físicamente asi que empezaremos.

1ero: Utilizaremos una fuente de 110v, un fusible y un interruptor para conectar la primera seccion de la fuente.

2do: A continuación, pondremos el transformador de modo que este conectado al puente rectificador de diodos junto con un Cerámico.

3ero: Es solo de añadir los capacitadores, la resistencia y las terminales de salida.

4to: Conectaremos los osciloscopios en unas distintas zonas para medir su reaccion a las conexiones de la fuente.

Evidencia:

Practica No. 15 "Simulacion del circuito rectificador tipo puente"

Hola que tal?
Volviendo al habitual horario de clases, el dia de hoy simulamos un circuito rectificador tipo puente :)

*Equipo: Computadora, LiveWire, Puente de diodos rectificadores, transformador, Voltaje corriente Alterna 120v/60hz, Resistencia 100Ω, "Tierra".

Procedimiento:
Bueno, colocamos la corriente con sus respectivas mediciones, conectandolo de manera directa al transformador, las terminales de salida, las pondremos en uno de los extremos del circuito rectificador, de manera que no nos cause un corto o algo parecido.

Aqui en la imagen conecte el lado superior derecho, con el lado inferior izquierda (De esquina a esquina).
A continuacion, la esquina inferior derecha ira conectada a la resistencia de 100Ω, despues a la tierra y por ultimo a la parte sobrante del circuito.

El software ya viene con un puente predeterminado, pero en esta ocasion practicamos conectandolos de esta manera.


Por ultimo ya conectamos el osciloscopio para verificar si estaba bien, configure como maximo 20 con 200ms.

Evidencias:

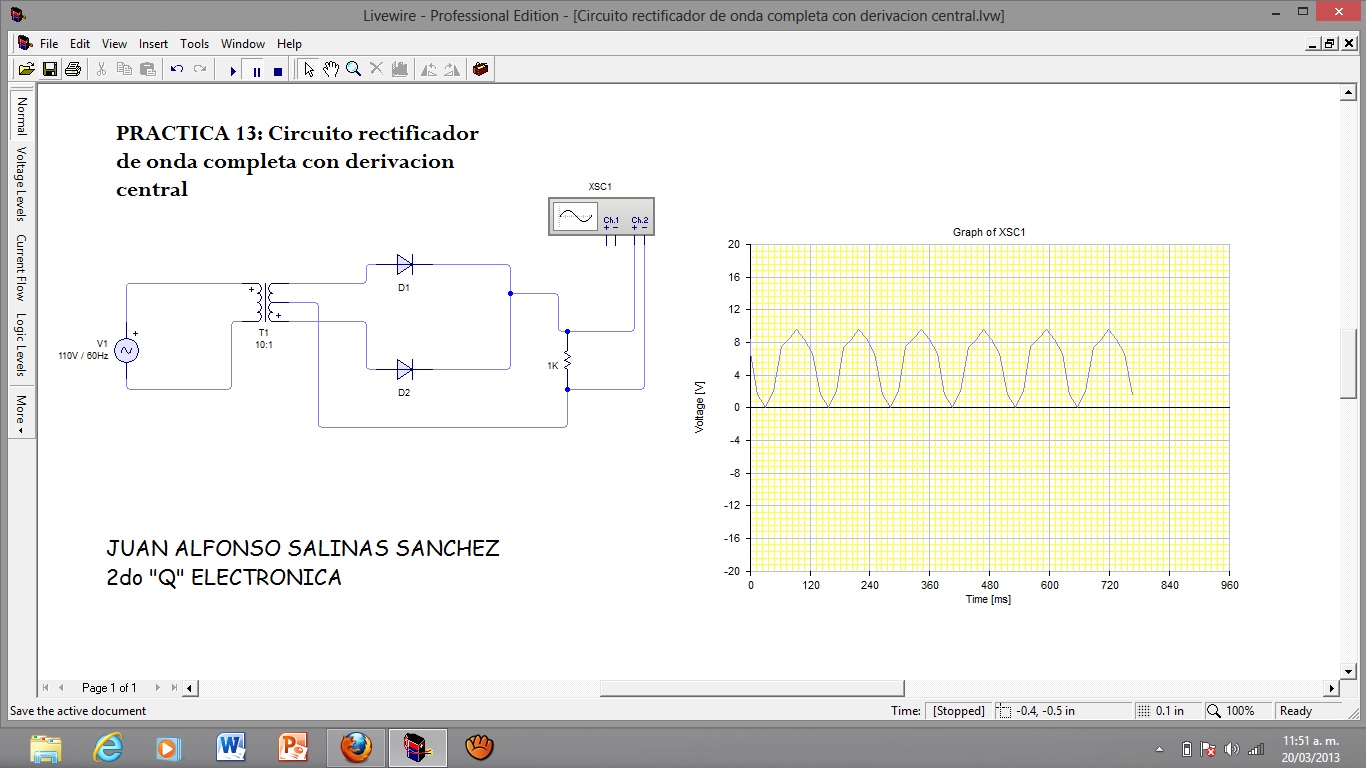

Practica 13 "Circuito rectificador de onda completa con derivacion central"

Equipo: Computadora, LiveWire, Corriente 120v/60Hz, Transformador, 2Diodos, Resistencia 1k.

Procedimiento: Tomando como referencia el circuito dado en el aula de clases, formaremos de manera virtual en el software de live wire, un circuito de onda completa.

Conectaremos la corriente al transformador tomando las terminales en positivo y negativo, a continuacion conectaremos los diodos a la resistencia de 1k ohm (incluyendo la central del transformador.

Ya solo es cuestion de medirlo con el osciloscopio y añadir la grafica para que nos respresente la onda resuelta (Completa)

Evidencia:

Practica 10 "Circuito rectificador de media onda"

Material: Computadora, LiveWire, Diagramas, Diodo virtual, Resistencia 100ohms, corriente 12v.

Procedimiento: Con ayuda del diagrama que se nos indica, debemos representar de manera virtual utilizando el software un circuito rectificador de media onda, modificando los valores de la grafica hasta que se nos presente la onda que nos pide.

En fin, es cuestion de jugar con el software

Evidencia:

Practica No. 12 "Circuito rectificador de media onda"

Material: Protoboard, cable telefonico, resistencia 500ohms, fuente de energia.
Procedimiento:
Con ayuda del cable telefonico y componentes, conectaremos de manera simulado el diagrama en el protoboard sin medirlo (con cuidado de no formar un corto circuito)

Evidencias:

Practica No. 11 "Conociendo el protoboard"

material: protoboard, regla y lapiz.

Procedimiento: El protoboard funciona de muchas maneras, sirve para conectar prototipos o circuitos, conectandolos entre si puede ser de una manera continua.
Nos podemos apoyar con el multimetro, de esta manera nos verificara si conduce o no conduce el circuito, ya sea en manera vertical o en serie.

Evidencias:

Hoja tecnica TRIAC "6075a"

aqui la hoja tecnica del triac que utilirizaremos
http://www.ic-on-line.cn/view_online.php?id=1072114&file=0020\2n6071a_176483.pdf

SEGUNDO PARCIAL!

Practica Num. 07 "SCR"

Equipo: Scr, Hoja tecnica, Caimanes electricos, Multimetro.
Procedimiento:
Identificando en la hoja tecnica el numero de parte y verificar si coinciden los datos

Este es el simbolo del SCR:

A continuacion este es el cuerpo del componente que utilize

Despues identificamos si es NPN o PNP en la hoja tecnica, el scr es un controlador rectificaodr de silicio, asi que lo mediremos con ayuda del multimetro.
Sin pulso lo conectaremos en modo directo, conectando el positivo de la fuente con el anodo del componente y el negativo de la fuente con el negativo del componente o la terminal catodo. Nos dara una resistencia infinita porque el componente no tiene ningun pulso que lo haga trabajar.

Ahora con un pulso, usando dos multimetros conectamos el primero de modo que el positivo quede en la compuerta y el negativo en catodo. Ahora con el segundo multimetro (con el cual mediremos) lo hacemos en forma directa, ahi nos debe marcar una resistencia baja y de modo alterno una infinita.

Sin Pulso G	Polarizacion directa	Polarizacion Alterna
Ak	Infinita	Infinita
AG	Infinita	Infinita
GK	744ohms	infinita

Con pulso G	Polarizacion Directa	Polarizacion Alterna
AK	699ohms	Infinita

Evidencia:

Practica No. 4 "Diodo Zener"

Una pequeña introduccion.... en esta ocasion en el taller de eletronica cambiamos de componente a un diodo zener. Este es un poco mas fragil, ya que tiene una capa de cristal:

Equipo: Diodo zener, caimanes y multimetro digital:

Procedimiento: El simbolo del diodo zener es el siguiente:

El diodo ess unidireccional, con el multimetro medimos la polaridad directa conectando el positivo del diodo con el positvo de la fuente y el negativo de la fuente con el negativo del diodo, formando una resistencia baja

A continuacion de esto, volveremos a medir con el multimetro pero ahora con polarizacion inversa; Como se forma esto?
Sencillo, conectando el positivo del diodo con el negativo de la fuente y el positivo de la fuente con el negativo del diodo

Ahora, la tabla de los resultados con los demas diodos del equipo:

Numero de parte	Polarizacion Directa	Polarizacion inversa
Bzx555c11	879ohm	1
C1zpn	789ohm	1
Bzx555c11	879ohm	1
In4148	845ohm	1
Bzx55c3u	816ohm	1

Por ultimo las evidencias:
